Otočný kĺb pre parnú rúrovú sušičku je kritické mechanické zariadenie, ktoré umožňuje prenos pary do rotujúceho bubna sušičky pri súčasnom odstraňovaní kondenzátu. Sušičky s parnými rúrami sú široko používané v chemických, potravinárskych a priemyselných procesoch na efektívne sušenie granulovaných alebo práškových materiálov. Bez správne fungujúceho otočného spoja sušička nedokáže udržať potrebný prenos tepla, čo ovplyvňuje efektivitu sušenia a prevádzkovú bezpečnosť.
Ako funguje parný rotačný kĺb

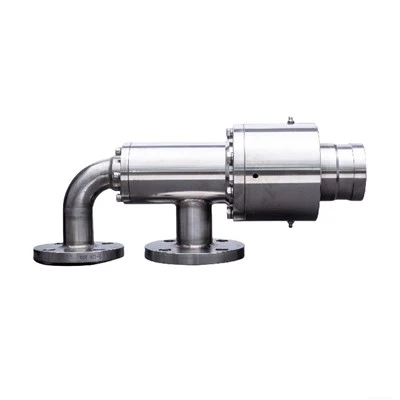

Parný rotačný spoj spája stacionárne prívodné potrubie pary s rotujúcim bubnom parnej rúrkovej sušičky. Jeho primárnou funkciou je umožniť pare nepretržite prúdiť do rúrok sušiča a zároveň odstraňovať kondenzát, ktorý vzniká po prenose tepla. To zaisťuje, že rúrky zostanú pri optimálnej teplote a poskytujú konzistentný výkon sušenia.
Princíp činnosti je jednoduchý: para vstupuje do rotačného spoja cez vstupný otvor a prechádza do rotujúcich rúrok vo vnútri bubna. Keď sa bubon otáča, para kondenzuje na vnútorných povrchoch rúrok a uvoľňuje teplo na sušenie materiálu. Kondenzát je potom odvádzaný späť cez otočný spoj cez sifón alebo vyhradený výstup. Počas tohto procesu rotačný kĺb udržuje tesné tesnenie, aby sa zabránilo úniku pary a umožňuje voľné otáčanie bubna.
Kľúčové komponenty rotačného spoja
Otočný kĺb pre sušičku parných rúrok sa zvyčajne skladá z niekoľkých základných komponentov:
- Kryt (telo): Vonkajší kryt, ktorý podopiera vnútorné časti a pripája sa k stacionárnemu prívodu pary.
- Rotačný hriadeľ alebo rotor: Namontovaný na bubne sušičky sa otáča pri zachovaní dráhy pary.
- Zostava tesnenia: Táto súčiastka sa zvyčajne vyrába z uhlíkového-grafitu alebo mechanických tesnení a zabraňuje úniku medzi stacionárnymi a rotujúcimi časťami.
- Sifón alebo trubica na kondenzát: Efektívne odstraňuje kondenzovanú vodu, aby sa zachoval prenos tepla.
- Ložiská: Zabezpečte hladké otáčanie a správne zarovnanie spoja.
Tieto komponenty spolupracujú, aby umožnili nepretržitý prietok pary a odstraňovanie kondenzátu aj pri vysokých otáčkach.
Typy parných rotačných spojov
Rotačné kĺby sa dodávajú v rôznych prevedeniach v závislosti od aplikácie:
- Jednoprúdový rotačný spoj: Para vstupuje a kondenzát vystupuje tým istým kanálom, čo je vhodné pre jednoduché sušiace systémy.
- Otočný kĺb s dvojitým{0}}prietokom: Oddelené kanály pre paru a kondenzát, ideálne pre-vysokoúčinné alebo veľkokapacitné sušičky-.
- Samonosný{0}}typ: Vstavané-ložiská podporujú hriadeľ, vhodné pre bubny s menšou alebo strednou rýchlosťou-.
- Externe podporovaný typ: Vyžaduje externú podporu ložísk, často používanú vo veľkých priemyselných sušičkách.
Výber správneho typu závisí od veľkosti bubna, rýchlosti otáčania, tlaku pary a požiadaviek na manažment kondenzátu.
Faktory, ktoré treba zvážiť pri výbere rotačného kĺbu
Tlak a teplota pary: Zabezpečte, aby rotačný kĺb dokázal zvládnuť maximálny prevádzkový tlak a teplotu, často až 1,6 MPa a 220 stupňov.
- Rýchlosť otáčania: Prispôsobte spoj rýchlosti bubna sušičky, aby ste predišli nadmernému opotrebovaniu.
- Kompatibilita materiálov: Nerezová oceľ, uhlíková oceľ alebo liatina sú bežné materiály v závislosti od prevádzkového prostredia.
- Kvalita tesnenia: Tesnenia s vysokou{0}}teplotou zlepšujú životnosť a znižujú údržbu.
- Odstraňovanie kondenzátu: Rozhodnite sa medzi stacionárnymi alebo rotačnými sifónmi na základe konfigurácie sušiča.
Výhody používania-kvalitného parného rotačného spoja
- Efektívny prenos tepla: Nepretržitý prúd pary udržuje rovnomerné podmienky sušenia.
- Úspora energie: Správne odstraňovanie kondenzátu znižuje energetické straty a zvyšuje účinnosť.
- Zníženie prestojov: Spoľahlivé tesnenie minimalizuje úniky a prerušenia údržby.
- Dlhšia životnosť zariadenia: Vysoko{0}}kvalitné materiály a tesnenia predlžujú životnosť otočného spoja aj sušiča.
Záver
A rotačný kĺbpre sušičku parných rúrok je viac než len spojenie; je srdcom tepelného systému sušičky. Výber správneho parného rotačného kĺbu zaisťuje optimálnu účinnosť sušenia, znižuje spotrebu energie a zachováva bezpečnú nepretržitú prevádzku. Pri výbere otočného spoja zvážte tlak pary, rýchlosť bubna, materiály tesnenia a dizajn odvádzania kondenzátu. Investícia do-kvalitného otočného kĺbu sa vypláca v spoľahlivom výkone a-dlhodobej úspore nákladov.
